CLJ-05尘埃粒子计数传感器 使用手册

概述：

      CLJ-05是一款基于激光散射原理的多通道粒子计数传感器，可准确测量包含0.3μm,、0.5μm、 1μm、3μm、5μm、10μm 行业通用的6种粒径。通过标准RS485接口和Modbus-RTU协议，将数据实时传输至各种智能终端，减少人为参与，实现无人化智能监测。在多种无尘场合，实现7*24小时全时段的连续实时监测，降低风险，减少成本。

      拥有更高的测量精度和粒径分辨率，拥有更强的抵御湿度影响的能力。粒子计数传感器采用工业级激光器与感光部件，结合最新一代光散射颗粒物监测技术，精心调校的光学和气路结构，以及全新一代高频弱信号处理电路和高精度粒子识别算法，更准确的测量各种有洁净度要求的环境粒子浓度。适用于医药行业、电子行业、食品加工行业、精加工洁净室等。

特点：

1、数据准确：单颗粒激光散射原理，工业级激光光源。计数效率高，重复性和一致性好。
2、粒径范围：粒径范围0.3~10μm，保证计数效率同时，单台传感器覆盖六通道。
3、可靠性高：空气动力学修正, 光路和气路自检，对震动不敏感，保证系统可靠性与稳定性
4、流量稳定：采用主动采样方式，采用恒流进气风扇，选配PID流量控制功能，可支持稳定、长时间、高负压、采样；可选气泵版，外置高性能气泵模块。
5、响应快速：秒级数据更新。
6、通讯接口：RS485和UART TTL串口两种输出；选配4G、以太网
7、全自动测量：可远程控制，无线传输，数据实时上传至物联网平台。
8、电路安全：具有ESD、过压、过流、反接保护，确保电路的稳定性及可靠性。
9、安装便捷：安装结构简单，通用性高。
10、安全友好：低压供电，无电击；无放射源，无光污染。
11、采样流量：标准2.83L/min，气泵/风扇两种采样方式可选。
12、数据单位：个/2.83L 【屏幕显示数据单位：个/28.3L】

工作原理：

采用单颗粒激光散射原理，通过精确的光学设计和根据流体力学原理设计的气路，使采样空气中的颗粒大概率依次穿过光束，产生微弱的散射光；通过精确的光学信号收集装置，将散射光收集，并投射到高灵敏，高带宽的光电探测器上。通过识别和分析每个颗粒的散射脉冲，得到每个颗粒对应的信号强度；通过校准程序，得到每个颗粒的粒径大小；经换算和空气动力学校准，得到粒子数量。

技术指标：

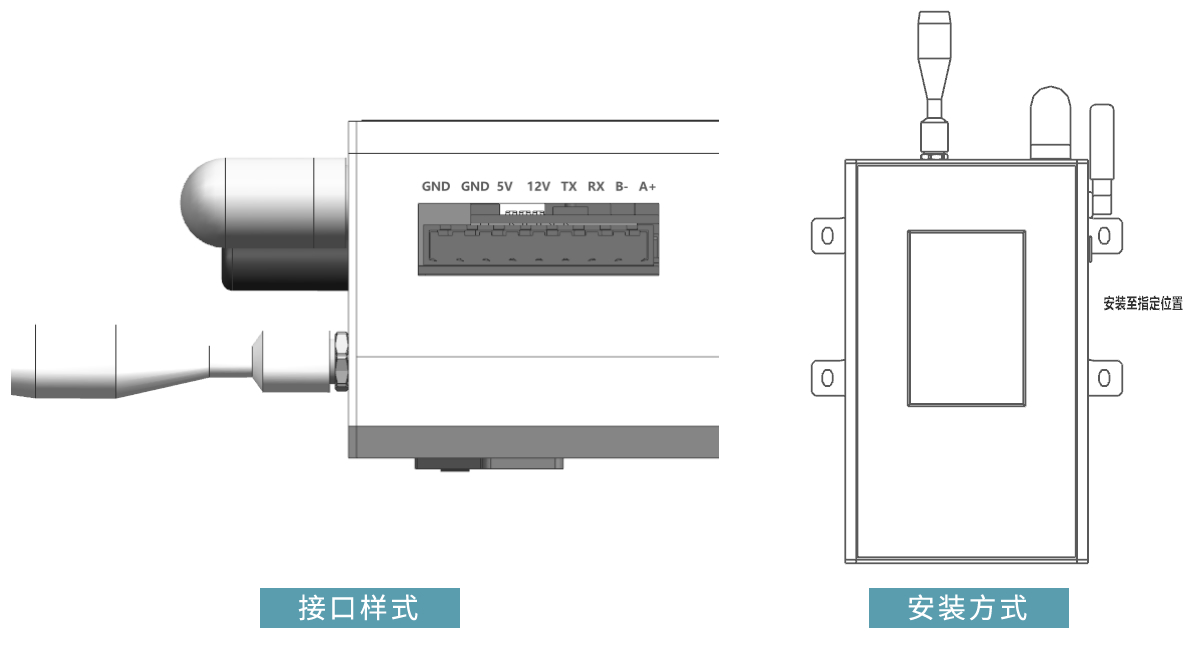

接口说明：

设备及配件详单：

传感器modbus快速使用协议
传感器通信参数部分：

通信协议：Modbus RTU协议；
通信数据格式：8，N，1（1个起始位，8个数据位，无奇偶校验，1个停止位）；
波特率选择：115200bps；
Modbus协议地址：默认0x01；
传感器响应时间：<300ms；
查询间隔时间：1秒，建议查询频率最高为1秒1次。

安装使用指南......上位机使用手册......
使用情况不同，更多详细介绍，请联系我们。
