一、产品介绍

YF-LGM林格曼测烟望远镜烟气黑度计是利用林格曼烟气浓度图测量烟气黑度等级的仪器。它把各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，将其与从望远镜上观测到的实际烟气相对比，从而确定烟气的黑度等级。具有测试快速、简单、准备度高等特点，可广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定。

这一方法易操作，成本低，测试烟气黑度快速简便，同时保证了监测工作的准确度，在许多国家被列为常用的烟气排放监测方法之一。实践证明，对于燃煤烟气之类，通过测定，可以分析烟气排放对空气的污染程度及燃料的燃烧利用率，从而为环境管理和节约能源提供有效的监测手段。

执行标准

HJ/T 398-2007《固定污染源排放烟气黑度的测定 林格曼烟气黑度图法》

HJ 1287-2023《固定污染源废气 烟气黑度的测定 林格曼望远镜法》

二、产品参数

1.林格曼黑度等级：0～5级

2.观测距离：10～2000米

3.物镜通光孔径：80毫米

4.望远镜视角放大率：15倍

5.分划面摄像倍率：2倍

6.制作误差（林格曼黑度图）：≤0.2级

7.黑度图占分划板视场面积：约1/3

8.手机支架：配有手机支架，方便拍照

三、产品特点

YF-LGM型林格曼黑度计的优点是无需专门的仪器，一般人员经培训均可进行观测，适合于燃烧型的废气烟尘的监测，另外，由于黑度同视觉污染有很好的关系，非常适合于现场监督。

满足HJ 1287-2023标准，可选宇丰瑞霖FB-8风速风向仪，YF-HC模拟标准烟羽图，搭配使用。

四、使用介绍

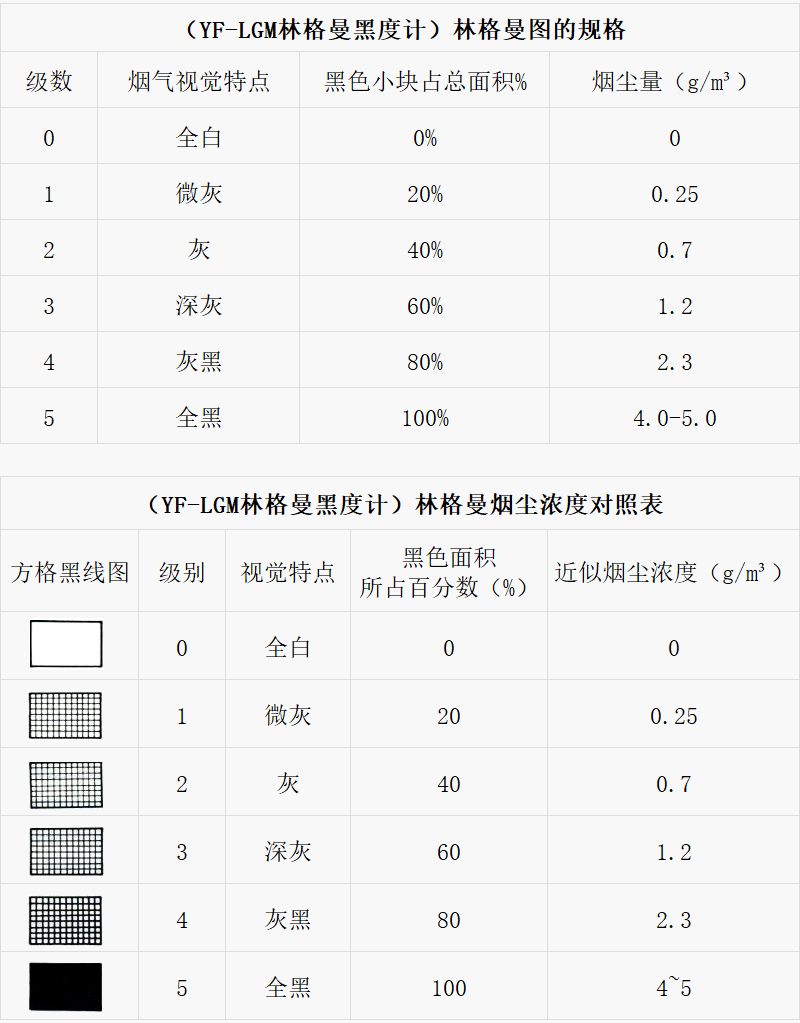

林格曼图与烟尘含量参照表

（1）林格曼图的规格

标准化的林格曼图是由14×20厘米，黑度不同的六小块图板组成，除全黑、全白外，其于四小块是在白色背底上，画上不同比例的黑小格、使黑色小格占白色背色的百分比为20%、40%、60%、80%，由此使烟浓度相应地区别为0-5级。0级是全白，5级是全黑，1-4级为20%、40%、60%、80%；

（2）使用林格曼烟尘浓度对照表时应注意的情况

1、不要面向太阳

2、烟气出口处的背景上不应有高大的树木和建筑物
